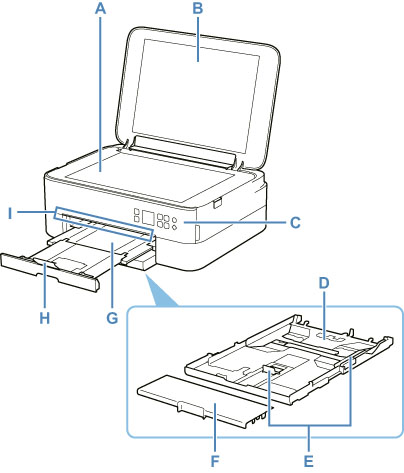

Pohľad spredu
- A: Predlohové sklo
- Sem vložte originál.
- B: Kryt dokumentov
- Otvorte ho pri umiestňovaní originálov na predlohové sklo.
- C: Ovládací panel
-
Používajte ho na zmenu nastavení alebo ovládanie tlačiarne.
Ovládací panel je možné nakláňať.
- D: Kazeta
-
Vložte do kazety obyčajný papier veľkosti A4, B5, A5 alebo Letter a zasuňte ju do tlačiarne.
- E: Vodiace lišty papiera
- Zarovnajte ich s pravou/ľavou/prednou hranou balíka papiera.
- F: Kryt kazety
- Po odpojení je možné vložiť papier do kazety.
- G: Výstupný zásobník papiera
- Vysunie sa sem vytlačený papier. Vytiahnite ho pred tlačou.
- H: Podpera výstupného zásobníka
- Jej otvorením podopriete vysunutý papier.
- I: Stavový riadok
- Svieti alebo bliká, čím signalizuje, že tlačiareň je v chode alebo došlo k chybe.

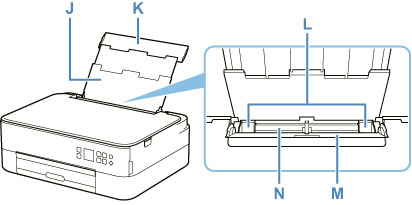

- J: Podpera papiera
- Ak chcete papier vložiť do zadného zásobníka, predĺžte ju.
- K: Kryt zadného zásobníka
- Po jeho otvorení môžete vložiť papier do zadného zásobníka.
- L: Vodiace lišty papiera
- Zarovnajte ich s bočnými hranami balíka papiera.
- M: Kryt otvoru podávača
-
Zabraňuje tomu, aby niečo spadlo do otvoru podávača.
Otvorením posuniete vodiace lišty papiera. Pred tlačou ho zatvorte.
- N: Zadný zásobník
-
Sem vložte papier. Naraz možno vložiť jeden alebo viacero hárkov rovnakej veľkosti a typu papiera, ktoré sa však automaticky budú podávať po jednom.
